KNX/EIB智能家居用 总线 控制线
阅览次数:12133 次
产品型号: KNX/EIB总线
KNX/EIB总线控制线的使用:
广泛用于智能楼宇管理/控制系统,如灯光分散控制、加热、空调、排风、能源管理、百叶窗、时间管理及锁定系统等。
电缆可敷设于灰泥上下、灰泥中、管道中和电缆管中,适用于干燥及潮湿的室内。
EIB安装主要包括:传感器(发射信号),如挡光板、开关、恒湿器、红外线、风速计、定时器等;执行器,如引擎、加热器、通风、照明、遮光板等。
订购热线:0769-39006799
产品介绍

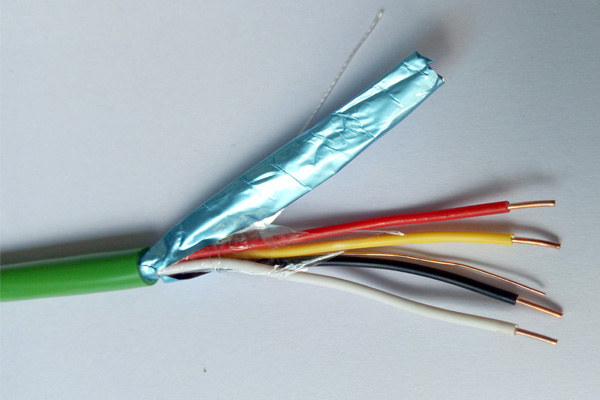

产品描述:
导体:Φ0.8mm,实心,裸铜线;
绝缘:特种聚氯乙烯料,芯线颜色:红、黑、白、黄;
绞合:4芯绝缘线星形绞合,绕包防潮塑料带;
屏蔽:排流线,Φ0.4mm裸铜线,特种加厚铝箔100%屏蔽;
护套:特种聚氯乙烯料,成品外径不超过Φ6.7mm;
护套颜色:浅绿,参考RAL 6017色谱;
包装:100米/卷,200米/卷,500米/轴
产品特点
电气性能:
导体电阻,最大73.2Ω/km;
绝缘电阻,最小100MΩ·km;
电容,线对线,800Hz时正常值100nF/km;
电感,800Hz时正常值0.65mH/km;
电容耦合,800Hz时最大值300k pF/100m;
特性阻抗,100kHz时正常值85Ω;
1MHz时正常值75Ω
衰减, 10k Hz时正常值3.5dB/km;
100k Hz时正常值 8dB/km
工作电压(非电力系统使用),峰值,300V;
测试电压,导体间,1 000V;
导体对屏蔽,1 000V;
浸水试验,5min,4 000V
产品说明
KNX总线简介:
EIB通讯总线电缆 EIB EUROPE BUS, 该电缆专为大楼中央管理系统如空调、暖气、通风、定时、能源系统、门锁等的控制管理而设计。该电缆主要由传感(发射信号)和反馈(接收信号)两部分组成。该总线电缆可安装敷设于干燥和潮湿的空间、走线槽或管道内。基于带屏蔽安装电缆,符合DIN VDE 0815规定,0.8mm实芯裸铜丝导体,电缆尺寸为2X2X0.8mm。4根实心导体绞合成一星绞组,芯线颜色为线对1、红/黑和线对2、白/黄。覆铝塑料薄膜屏蔽,电缆在水槽中以4kV高压(1分钟)做高压测试。外护套为PVC绿色,同时还有无卤型可供选购。
